КФ(КН)1015ПЛ4 А,Б,В

     Предназначена для построения современных экономичных цифровых ФАПЧ синтезаторов частот КВ, УКВ, СВЧ диапазонов. Интерфейс программирования – последовательный, 3-х проводный. Отличается малой потребляемой мощностью и минимизированными весо – габаритными характеристиками.

                                                                 I. ОСНОВНЫЕ ПАРАМЕТРЫ БИС

               (Т=20^оС; Ucc=+5B 610%, рабочий диапазон напряжения питания Ucc – от 3 до 6В )

Параметр, обозначение параметра	Значение параметра	Единица измерения	Примечание
Разрядность управляющего слова	32	бит
Диапазоны коэффициентов деления ДПКДv ( шаг 1),  Nv1 Nv2	49 – 65535 961 – 262143	ед.	Предделитель     “7/8”  Предделитель  “31/32”
Диапазон коэффициентов деления ДПКДr ( шаг 1),     Nr	3 – 8191	ед.
Диапазон рабочей частоты ДПКДv,                          fiv	50 – 450 20 – 400 5 – 300	МГц	“7/8”,    группа А               группа Б               группа В
	100 – 900 20 – 800 5 – 600		“31/32”, группа А               группа Б               группа В
Диапазон рабочей частоты ДПКДr,                             fir	0,1 – 80	МГц	группа А
Максимальная входная частота ЧФД,                  Fr max	5	МГц
Чувствительность по ВЧ входу ДПКДv,                     Sv	0,2 – 0,8	В эфф.
Чувствительность по входу ОГ (выв.12) ,                    Sr	0,1 — 0,15	мВ эфф	fr=10МГц
Максимальное напряжение стока NМОS -транзистора, U max	12 9	B	Ids=0,1мА     Ids=3мА
Максимальное остаточное напряжение стока               NMOS- транзистора, не более,                          Udsmin	0,1	B	Ids=10мА
Крутизна NMOS -транзистора, не менее,                 S	40	мА/В
.Вых. сопротивление ЧФД выходов, не более,         Ro	750 600	Ом	выводы 2, 4, 16  вывод 3
Входные токи низкого уровня, не менее,                 IiL	-1 -15	мкА	выводы 7,8,10,14  выводы 5,12
Входные токи высокого уровня, не более,               IiH	1 5 15	мкА	выводы 8,10,14  вывод 7  выводы 5,12
Ток потребления максимальный ( группа А),  Icc max	15	мА	Ucc=5,5В; fi=900МГц; Nr=400; fr=10МГц;Nv=240
	19		Ucc=5,5В; fi=800МГц, Nv=49
Градиент изменения тока потребления (группа А), Icc	61 — 1,1 63,7 — 3,8	мА	fi 6100 МГц, Ucc=5В    Ucc 61В, fi=800 МГц
Ток потребления типовой (группа «В»),                   Icc	4   5	мА	Ucc=3,0В; fi=500МГц fr=10МГц;Nr=400; Nv=961                «              Nv=49
Масса   (КФ1015ПЛ4 – SOP-16, шаг выводов 1,27 мм)               (КН1015ПЛ4 – металлокерамика, шаг 1 мм)	не более 0,3 не более 0,5	г	MS-012 AC Н02.16–1вн
Диапазон рабочих температур,Tamb, КФ1015ПЛ4                                                      КН1015ПЛ4	-45… +70        -60 ..  +85	оС

Технические условия  Главного  Конструктора:

АДБК.431320.525 ТУ ГК (для КФ)

АДБК.431320.525–01 ТУ ГК (для КН).

 СОКРАЩЕНИЯ: ДПКДv -делитель частоты с программируемыми коэффициентами деления тракта генератора управляемого напряжением (ГУН); ДПКДr — то же для тракта опорного генератора (ОГ);                                     ЧФД -частотно-фазовый дискриминатор.

                                                   III. НАИМЕНОВАНИЕ ВЫВОДОВ БИС  КФ1015ПЛ4   ( КН1015ПЛ4)

 1 ( 16 ) — Общий                                                                                     9 ( 8 )   -  Питание, +Ucc

 2 ( 1 )   — Выход ЧФД логический ,Фr                                               10 ( 9 )   — Вход данных, D

 3 ( 2 )   — Выход ЧФД с 3-мя состояниями, pDout                         11 ( 10 ) — Выход ОГ

 4 ( 3 )   — Выход контроля захвата ФАПЧ , LD                                12 ( 11 ) — Вход ОГ, fr

 5 ( 4 )   — ВЧ вход ДПКДv, fi                                                                 13 ( 12 ) — Выход ДПКДr (открытый сток), Nr

 6 ( 5 )   — Выход ДПКДv (открытый сток), Nv                                 14 ( 13 ) — Затвор NМОS — интегратора

 7 ( 6 )   — Вход перезаписи в регистр-защелку, Е                            15 ( 14 ) — Сток NМОS- интегратора

 8 ( 7 )   — Вход тактов записи данных, С                                             16 ( 15 ) — Выход ЧФД логический , Фv

                                                          IV. ФОРМАТ УПРАВЛЯЮЩЕГО СЛОВА

                V. ВРЕМЕННЫЕ ДИАГРАММЫ УПРАВЛЯЮЩИХ СИГНАЛОВ

    В примере программирования коэффициентов: Nr=1988; Nv=195015 («31/32»). Фиксация данных в каждом разряде приемного регистра осуществляется по отрицательным фронтам импульсов С. Лог. уровни упр. сигналов по выводам 7,8,10 — «0»< 0,2 Ucc; «1» > 0,7 Ucc. Частота импульсов С (выв.8) — не более 5МГц. Длительность импульса Е (полож. полярности) — не менее 40нс. Задержка между отриц. фронтом С и фронтами Д — не менее 20нс. Задержка между отриц. фронтом С и полож. фронтом Е — не менее 20нс. Длительность фронтов сигналов Д, С, Е — не более 0,5мкс.

                                                              VI. ОБЩИЕ СВЕДЕНИЯ

 1. Обязательно соблюдение правил включения КМОП ИС: напряжение питания подается в первую очередь, после — внешние сигналы (допускается одновременное подключение питания и внешних сигналов), амплитуда которых не должна превышать +Ucc.

2. При монтаже микросхемы необходимо принимать меры по защите выводов от статического электричества (антистатический браслет монтажника, заземленное жало паяльника с рабочим напряжением 12- 24 В). Максимально-допустимый статический потенциал на выводах БИС — не более 150 В.

3. Пайку выводов БИС выполнять паяльником с рабочим напряжением  не более 24 В. Желательно первыми паять выводы 1,9 (здесь и далее приведена нумерация выводов для КФ1015ПЛ4), в любой последовательности .

4. ОГ на кварцевом резонаторе работает на частоте параллельного резонанса. Конденсатор С4 позволяет подстраивать в узком диапазоне частоту опорного генератора.

5. При работе с внешним кварцевым генератором его выходной сигнал подается на выв.12  через разделительный конденсатор Ср = 1–10нФ.

6. Для контроля коэффициентов деления ДПКДv и ДПКДr необходимо подключить между выв.9 и выводами 6, и 13 соответственно Rн = 1 кОм. Выходные импульсы отрицательной полярности длительностью:

   — для Nv:   tv1 = 32 * Tвч,    предделитель «31/32»;  tv2 = 8 * Твч,       предделитель   «7/8»,   где Твч  -  период ВЧ сигнала на выв.5.

   — для Nr:   tr=Тог,                     Тог — период колебания опорного сигнала.

7. ВЧ сигнал на выв.5  подается через конденсатор Ср = 22 — 1000 пФ.

8. В режиме фазового синхронизма петли ФАПЧ на выв.4 — сигнал «1» , светодиод АЛ307БМ не горит, в противном случае — на выв.4 появляется ШИМ – сигнал, который инициирует свечение светодиода.

9. Резистор R1 в цепи питания БИС ограничивает сквозной ток в случае тиристорного эффекта (защелки), возникающего только при наличии мощных импульсных помех по входам или по цепям питания микросхемы. Нестабильная работа ДПКДv может быть следствием слишком большой амплитуды ВЧ сигнала на выв.5. Полезно обращать внимание на величину постоянного уровня напряжения на выв.5 без подачи внешнего ВЧ сигнала. Нормальное его значение близко к Ucc/2.

10. Выв.7 соединен с выв.1 через внутренний резистор Ri = 1 — 1,5 МОм.

11. Коэффициенты деления ДПКДv могут быть и меньше указанных  значений:

 Nv1 = 49 (для предделителя «7/8»)    -    14, 15, 21…23, 28…31, 35…39, 42…47.

 Nv2 = 961 (для предделителя «31/32»)  —    62,63,93…95,124…127,155…159,186…191, 217…223,248…255,279…287,310…319,341…351,372…383,403…415,434…447,465…479,496…511,527…543,558…575, 589…607,620…639,651…671,682…703,713…735,744…767,775…799,806…831,837…863,868…895,899…927,930…959.

12. Если управляющая характеристика ГУН   Fгун = f(V упр) имеет положительный наклон (частота растет с увеличением напряжения), то для достижения синхронизма в кольце ФАПЧ обязательно применять ИНВЕРТИРУЮЩИЙ ФНЧ.

13. Маркировка БИС по группам:                                                                                                                                                 «А» — три красные точки на верхней грани корпуса;                                                                                                             «Б» — две красные  точки;                                                                                                                                                              «В» — одна красная точка.

                                                                  VII. ТИПОВЫЕ СХЕМЫ ВКЛЮЧЕНИЯ

 1) С использованием внутреннего интегратора на NMOS-транзисторе.

     — номиналы элементов, приведенных в схемах подбираются разработчиком синтезатора.

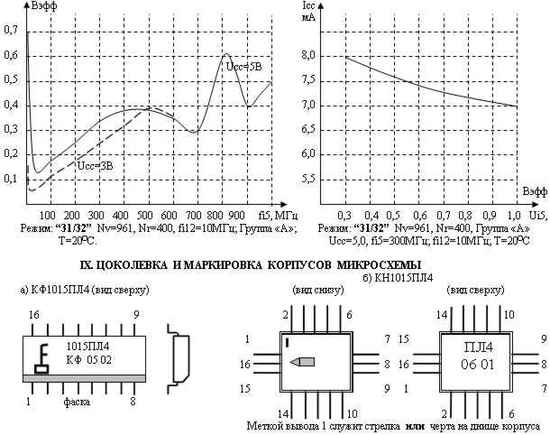

                                          VIII СПРАВОЧНЫЕ ЗАВИСИМОСТИ.
